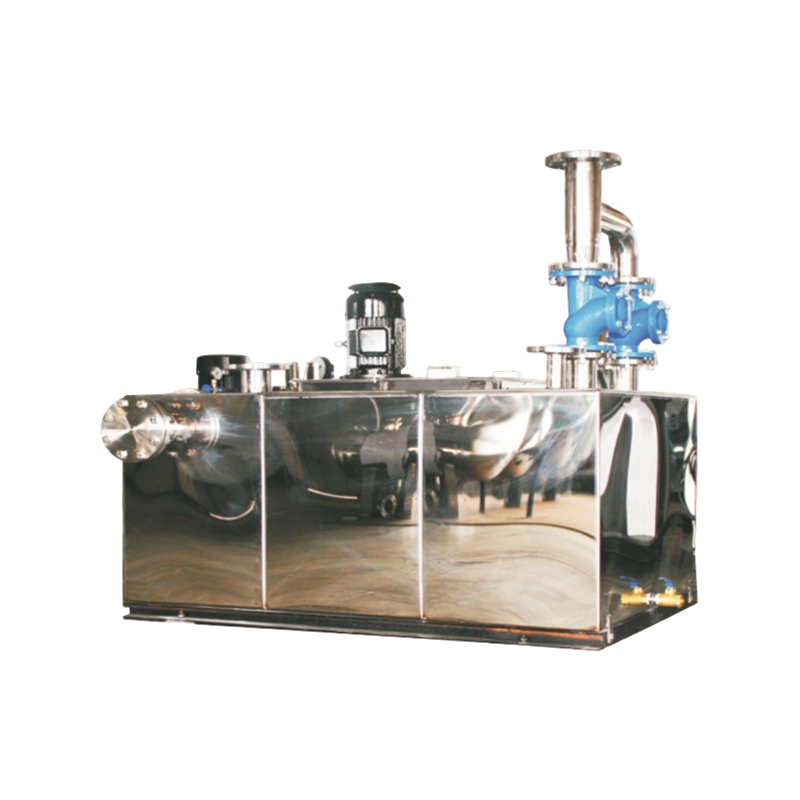

JSPF- Elevador de Aguas Residuales Tipo Triturado

Resumen del equipo

El elevador de aguas residuales trituradoras de la serie JSPF es un equipo de transporte de aguas residuales con un dispositivo automático de trituración instalado en el depósito de recogida de agua y una estructura de bomba de agua interna y externa. Adecuado para la descarga de aguas residuales y contaminantes desde instalaciones sanitarias públicas con alto flujo peatonal y personal complejo, como estaciones de metro, tren, aeropuertos, parques, etc.

Los distintos tamaños de residuos domésticos en aguas residuales se trituran en pequeñas partículas de 6-12 mm por grupos de cuchillas de alta calidad impulsados por el flujo de agua. Tras ser triturados, los residuos no necesitan ser recuperados, y las aguas residuales y partículas suficientemente pequeñas se vierten directamente en la red municipal de tuberías de aguas residuales mediante la bomba de agua. Eliminando el problema de la obstrucción de la bomba de agua, logrando una operación sin personal, sin escoria ni olores, y maximizando los beneficios de la estación de bombeo.

Contáctenos

ANTERIOR: JYPJ- Elevadores de Aguas Residuales Tipo Corte
PRÓXIMO: JSPZ- Elevador de Aguas Residuales Autocebante CAM

Descripción del Producto

Composición del equipo

El elevador de aguas residuales de trituración de la serie JSF consta de un depósito cerrado de recogida de agua de acero inoxidable, un dispositivo automático de trituración, una bomba de aguas residuales secas (húmedas), componentes de válvulas de tubería, un controlador de nivel líquido, una base y sus accesorios.

Depósito de recogida de agua: Un depósito cerrado de acero inoxidable se utiliza para recoger y almacenar las aguas residuales vertidas de las instalaciones sanitarias.

(1) El tanque de recogida de agua está hecho de placa de acero inoxidable 304 resistente al impacto y a la corrosión, que se suelda mediante tecnología de soldadura de un solo lado y soldadura por arco de argón de doble cara. La superficie interior del tanque de recogida de agua está tratada con tratamiento antioxidante.

(2) El grosor de la pared del depósito de recogida de agua y sus componentes de conexión puede soportar una presión interna no inferior a 0,10 MPa, cumpliendo con los requisitos de carga externa (100 kg) para que el personal de mantenimiento realice el mantenimiento con herramientas.

(3) El depósito de recogida de agua está equipado con una entrada cerrada (la posición de entrada puede ajustarse según la ubicación real del sitio del usuario), salida, salida de escape (no menos de DN50), puerto de descarga, puerto de mantenimiento y otras interfaces reservadas.

(4) El depósito de recogida de agua es completamente hermético y hermético, sin fugas de olor.

(5) Las dimensiones externas de un único depósito estándar de recogida de agua son

Incorporado: 1200X1000X10001200X1000X1000, 1500X1000X1000X1000 (se pueden fabricar diferentes especificaciones según la ubicación de uso del usuario).

Externa: 1000X700X1000, 1000X1000X1000, 1200X1000X1000X1000 (se pueden hacer diferentes especificaciones según la ubicación de uso del usuario).

Dispositivo de trituración: Aplasta a fondo objetos sólidos y duros (como palos de madera, tiras de bambú, botellas de agua mineral, zapatos, piedras pequeñas, clavos de hierro, barras cortas de acero, etc.) e impurezas blandas y flexibles (como tiras de tela, bolsas de plástico, guantes de goma, preservativos, compresas sanitarias de mujer, tampones higiénicos, etc.). Puede funcionar de forma continua en condiciones de seco/húmedo.

(1) El dispositivo de trituración consta de dos cuchillas de corte independientes y arandelas instaladas en dos ejes paralelos, que se solapan alternativamente para lograr el corte en espiral y generan una fuerte fuerza de presión bajo la transmisión de dos ejes.

(2) El dispositivo de trituración está controlado por una caja de control y puede formar un sistema independiente y completo. Cuando ocurre un bloqueo sólido, la caja de control envía una señal al dispositivo de trituración, haciendo que la pala se revierta automáticamente, elimine el obstáculo y permita que vuelva a entrar para el aplastamiento.

(3) El tiempo de inicio y parada del dispositivo de trituración puede ajustarse según la cantidad de contaminantes en las aguas residuales.

Bomba de aguas residuales: La bomba de aguas residuales se utiliza para elevar las aguas residuales en el depósito de descarga de descarga. La bomba puede instalarse internamente (dentro del depósito de recogida) o externamente (bomba de aguas residuales secas instalada fuera del depósito de recogida) según las necesidades y la ubicación de la instalación.

Bomba de aguas residuales ciclónica: El impulsor se retira a la cámara del impulsor del cuerpo de la bomba, sin espacio entre el impulsor y el cuerpo de la bomba, excelente rendimiento sin obstrucciones y rendimiento estable.

Componente de válvula de tubería: La válvula de retención se instala en la tubería de salida de la bomba de corte. Es una válvula esférica silenciosa, libre de golpes de ariete y antibloqueante, que se puede abrir desde fuera. Durante el mantenimiento, el agua del riser puede volver a fluir hacia el equipo, facilitando el desmontaje y mantenimiento del equipo.

La válvula de compuerta se instala en la tubería de conexión de la tubería de entrada de la bomba de corte, la tubería de elevación y dos depósitos de agua sellados. Es una válvula de compuerta especial elástica para sistemas de alcantarillado con carcasa de hierro fundido y núcleo de cobre, que presenta características antibloqueo, sin fugas y fácil mantenimiento. Sensor de nivel líquido:

(1) Adoptar un interruptor de presión estable y fiable en el nivel de aguas residuales. Convierte la presión de las aguas residuales en presión de aire equivalente. Cuando la presión sube al nivel de agua de operación, el contacto normalmente cerrado se abre y el contacto normalmente abierto se abre, logrando la conversión funcional. Tras la caída de la presión hasta el nivel de agua reiniciado, el contacto normalmente abierto se abre y el contacto normalmente cerrado se abre, restaurando la función inicial.

(2) El sistema de control de juntas del interruptor de presión del nivel de aguas residuales proporciona una visualización local del nivel de agua de alarma alta, bomba en nivel de agua, bomba fuera del nivel de agua y nivel de baja alarma, y realiza el control automático local del arranque y parado de la bomba de agua, enviando señales de nivel líquido al EMCS de la sala de control, realizando monitorización remota, alarma de nivel de agua, y alarma de fallo del medidor de nivel líquido en el EMCS de la sala de control.

Descripción del modelo

Performance parameters and installation dimensions
1. Built in water pump

Número de serie	Modelo	Capacidad de emisión	Mejorar las capacidades	Potencia del motor	Potencia del dispositivo de trituración	Depósito de recogida de agua	Diámetro de la tubería de entrada	Diámetro de la tubería de salida	L
Número de serie	Modelo	m³/h	m	KW	KW	Volumen total (m³)	milímetro	milímetro	milímetro
1	JSPF10-15-1.5	10	15	1.5	2.2	1.0	100	80	1000
2	JSPF10-20-2.2		20	2.2	2.2	1.0	100	80	1000
3	JSPF10-25-3		25	3	2.2	1.0	100	80	1000
4	JSPF15-15-1.5	15	15	1.5	2.2	1.0	100	80	1000
5	JSPF15-20-2.2		20	2.2	2.2	1.0	100	80	1000
6	JSPF15-25-3		25	3	2.2	1.0	100	80	1000
7	JSPF20-15-2.2	20	15	2.2	2.2	1.0	100	80	1000
8	JSPF20-20-3		20	3	2.	1.0	100	80	1000
9	JSPF20-25-4		25	4	2.2	1.0	100	80	1000
10	JSPF20-28-4		28	4	2.2	1.0	100	80	1000
11	JSPF20-32-5.5		32	5.5	2.2	1.0	100	80	1000
12	JSPF25-15-2.2	25	15	2.2	2.2	1.0	100	80	1000
13	JSPF25-20-3		20	3	2.2	1.0	100	80	1000
14	JSPF25-24-4		24	4	2.2	1.0	100	80	1000
15	JSPF25-28-4		28	4	2.2	1.0	100	80	1000
16	JSPF25-32-5.5		32	5.5	2.2	1.0	100	80	1000
17	JSPF30-15-3	30	15	3	2.2	1.0	100	80	1000
18	JSPF30-20-4		20	4	2.2	1.0	100	80	1000
19	JSPF30-25-4		25	4	2.2	1.0	100	80	1000
20	JSPF30-30-5.5		30	5.5	2.2	1.0	100	80	1000
21	JSPF30-36-7.5		36	7.5	2.2	1.0	100	80	1000
22	JSPF40-15-4	40	15	4	3	1.5	100	100	1500
23	JSPF40-20-5.5		20	5.5	3	1.5	100	100	1500
24	JSPF40-25-5.5		25	5.5	3	1.5	100	100	1500
25	JSPF40-28-7.5		28	7.5	3	1.5	100	100	1500
26	JSPF50-12-4	50	12	4	3	1.5	100	100	1500
27	JSPF50-18-5.5		18	5.5	3	1.5	100	100	1500
28	JSPF50-22-7.5		22	7.5	3	1.5	100	100	1500
29	JSPF50-25-7.5		25	7.5	3	1.5	100	100	1500

2. Bomba de agua externa

Número de serie	Modelo	Capacidad de emisión	Mejorar las capacidades	Potencia del motor	Potencia del dispositivo de trituración	Depósito de recogida de agua	Diámetro de la tubería de entrada	Diámetro de la tubería de salida	L
Número de serie	Modelo	m3/hr	m	KW	KW	Volumen total (m³)	milímetro	milímetro	milímetro
1	JSPF10-15-1.5-W	10	15	1.5	2.2	0.7	100	80	1600
2	JSPF10-20-2.2-W		20	2.2	2.2	0.7	100	80	1600
3	JSPF10-24-3-W		24	3	2.2	0.7	100	80	1600
4	JSPF15-15-2.2-W	15	15	2.2	2.2	0.7	100	80	1600
5	JSPF15-20-3-W		20	3	2.2	0.7	100	80	1600
6	JSPF15-24-4-W		24	4	2.2	0.7	100	80	1600
7	JSPF20-13-3-W	20	13	3	2.2	0.7	100	80	1600
8	JSPF20-18-3-W		18	3	2.2	0.7	100	80	1600
9	JSPF20-22-4-W		22	4	2.2	0.7	100	80	1600
10	JSPF20-26-5.5-W		26	5.5	2.2	0.7	100	80	1900
11	JSPF25-15-3-W	25	15	3	2.2	1.0	100	100	1800
12	JSPF25-20-4-W		20	4	2.2	1.0	100	100	1800
13	JSPF25-25-5.5-W		25	5.5	2.2	1.0	100	100	2100
14	JSPF25-28-7.5-W		28	7.5	2.2	1.0	100	100	2100
15	JSPF30-15-3-W	30	15	3	3.0	1.0	100	100	1800
16	JSPF30-18-4-W		18	4	3.0	1.0	100	100	1800
17	JSPF30-22-5.5-W		22	5.5	3.0	1.0	100	100	2100
18	JSPF30-25-7.5-W		25	7.5	3.0	1.0	100	100	2100
19	JSPF40-12-3-W	40	12	3	3.0	1.2	150	100	2000
20	JSPF40-15-4-W		15	4	3.0	1.2	150	100	2000
21	JSPF40-20-5.5-W		20	5.5	3.0	1.2	150	100	2300
22	JSPF40-24-7.5-W		24	7.5	3.0	1.2	150	100	2300
23	JSPF50-18-5.5-W	50	18	5.5	3.0	1.2	150	100	2300
24	JSPF50-20-7.5-W	50	20	7.5	3.0	1.2	150	100	2300

Note: The box body, inlet pipe position and diameter, outlet pipe and ventilation pipe diameter of the sewage elevator can be manufactured according to the actual situation on site.
