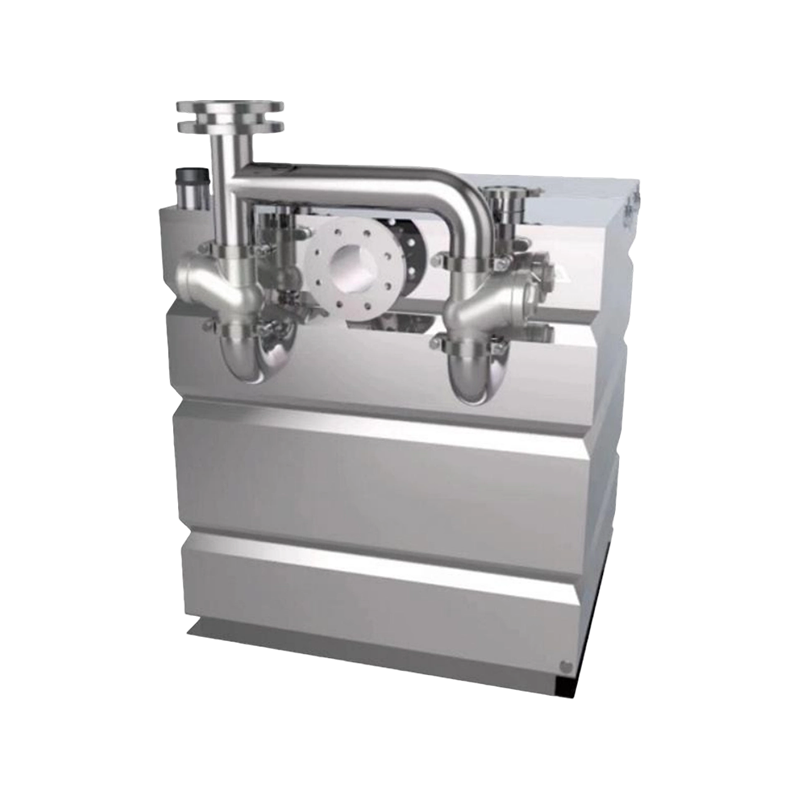

JSP(W/N) Elevador de Aguas Residuales Inteligente Sin Mantenimiento

Principio de funcionamiento de un elevador inteligente de aguas residuales cerrado sin mantenimiento:
El ascensor adopta un depósito de aguas residuales sellado y estampado y funciona en estado completamente sellado; El elevador estará equipado con dos a cuatro conjuntos de dispositivos de descarga de aguas residuales independientes y alternas según el volumen de agua entrante del usuario. Ahora, se explicará el principio de funcionamiento:
(1) En el ascensor: cuando uno de los dispositivos descarga aguas residuales, los otros dispositivos pueden recibir el drenaje del usuario con normalidad sin afectar su uso habitual;
(2) En primer lugar, las sustancias sólidas en las aguas residuales se filtran a través del componente de filtración de "ósmosis inversa", dejando todas las impurezas y contaminantes en la cámara de filtración para evitar el contacto directo con la bomba de aguas residuales, eliminando así enredos y obstrucciones, y prolongando la vida útil de la bomba de agua en más de 5 veces.
(3) Las aguas residuales filtradas entran en la cámara de almacenamiento de agua para su tratamiento mediante una paleta guía de malla de acero inoxidable; Cuando su capacidad de nivel de líquido alcanza el valor especificado, el monitor de nivel de líquido envía una señal de datos al sistema central de control programable del PLC para notificar a la bomba de aguas residuales que debe empezar a funcionar;
(4) La bomba de aguas residuales toma agua del fondo de la cámara de almacenamiento para mezclar el sedimento con las aguas residuales, evitando la adsorción de contaminantes en la pared de la cámara de almacenamiento; Luego, las aguas residuales se introducen de nuevo en la cámara de filtración a través de una tubería de desviación de malla, y se utiliza la función de "contralavado" para descargar impurezas y partículas sólidas en la cámara de filtración hacia el pozo de aguas residuales exterior o la red de tuberías con el flujo de agua a presión. El efecto de contralavado ha demostrado ser excelente.

Características técnicas del ascensor inteligente de aguas residuales cerrado y sin mantenimiento:

(1) En el ascensor: cuando uno de los dispositivos descarga aguas residuales, los otros dispositivos pueden recibir el drenaje del usuario con normalidad sin afectar su uso habitual;
(2) En primer lugar, las sustancias sólidas en las aguas residuales se filtran a través del componente de filtración de "ósmosis inversa", dejando todas las impurezas y contaminantes en la cámara de filtración para evitar el contacto directo con la bomba de aguas residuales, eliminando así enredos y obstrucciones, y prolongando la vida útil de la bomba de agua en más de 5 veces.
(3) Las aguas residuales filtradas entran en la cámara de almacenamiento de agua para su tratamiento mediante una paleta guía de malla de acero inoxidable; Cuando su capacidad de nivel de líquido alcanza el valor especificado, el monitor de nivel de líquido envía una señal de datos al sistema central de control programable del PLC para notificar a la bomba de aguas residuales que debe empezar a funcionar;
(4) La bomba de aguas residuales toma agua del fondo de la cámara de almacenamiento para mezclar el sedimento con las aguas residuales, evitando la adsorción de contaminantes en la pared de la cámara de almacenamiento; Luego, las aguas residuales se introducen de nuevo en la cámara de filtración a través de una tubería de desviación de malla, y se utiliza la función de "contralavado" para descargar impurezas y partículas sólidas en la cámara de filtración hacia el pozo de aguas residuales exterior o la red de tuberías con el flujo de agua a presión. El efecto de contralavado ha demostrado ser excelente.

Características técnicas del elevador inteligente de aguas residuales cerrado y sin mantenimiento:
(1) La calidad del agua tratada por el elevador puede contener componentes corrosivos, por lo que la configuración estándar está hecha de acero inoxidable resistente a la corrosión (otros materiales también pueden seleccionarse según el usuario y las condiciones de trabajo); Todo el equipo tiene un proceso único: los componentes se desfilan en frío y se soldan por arco de argón, con tecnología de soldadura de una sola cara y de doble cara, que tiene una excelente resistencia y elimina fugas de agua y mal sellado; Tras completar el conjunto completo de equipos, la superficie interior se lava primero con ácido y luego se somete a tratamiento antioxidante, y la superficie exterior se cepilla, se lava con ácido y finalmente se pasiva. De este modo, la resistencia anticorrosiva del material se duplica más que por completo tras el tratamiento de la superficie interior y exterior, y la superficie exterior es más fácil de mantener y se ve bonita;
(2) El ascensor está equipado con múltiples conjuntos de funciones de descarga de aguas residuales independientes y alternas; Cuando hay un dispositivo de descarga de aguas residuales en funcionamiento, este utiliza la válvula silenciosa de retención unidireccional desarrollada independientemente por nuestra empresa para aislar completamente el sistema de la tubería externa, asegurando un funcionamiento normal sin afectar a la red externa de tuberías y maximizando la seguridad del usuario;
(3) La estructura de cámara de filtros con derechos de propiedad intelectual independientes adopta la tecnología de ósmosis inversa más avanzada actualmente en el mercado. Mediante la combinación de una criba de agujero extendido y una manga de cojinete de presión, las impurezas y la suciedad quedan completamente aisladas. El diseño ingenioso de la estructura también tiene función antiobstrucción; Toda la cámara de filtración está hecha de material totalmente de acero inoxidable, y el uso de tecnología de conformado de estampado y soldadura de una sola vez mejora la resistencia de los componentes y alarga considerablemente su vida útil;
(4) El sistema de control de elevadores adopta un controlador central integrado para el control centralizado, evitando la ocurrencia de errores de funcionamiento manual de arranque o parada; El sistema de control inteligente y totalmente automático elimina la necesidad de personal dedicado a estar de guardia en la sala de bombas, ahorrando múltiples gastos y mejorando la eficiencia del trabajo; Al mismo tiempo, la estación de bombeo puede estar opcionalmente equipada con función de monitorización remota: la información operativa de las estaciones de bombeo en diferentes ubicaciones puede transmitirse a nuestro centro de servicio postventa a través de Internet, para que los profesionales comprendan oportunamente el funcionamiento del equipo, proporcionando a los usuarios servicios más oportunos y cómodos;
(5) Todas las válvulas del elevador están equipadas con válvulas especializadas de alcantarillado desarrolladas de forma independiente por nuestra empresa, que resuelven las desventajas de las válvulas ordinarias como el fácil enredo, cierre flojo y ruido fuerte causado por impurezas en aguas residuales;
(6) En resumen, el ascensor tiene la ventaja de no requerir mantenimiento.

Diagrama esquemático de la instalación integrada de doble bomba

Plano de elevación / Vista lateral / Plano

Principales parámetros técnicos del equipo

Tabla de Apariencia y Dimensiones de Instalación del Equipo

Observaciones
1) Los dispositivos integrados pueden colocarse en fosas reservadas para equipos o instalarse en bases prefabricadas en el suelo. El tamaño del pozo de equipos o base prefabricada varía según el volumen del depósito de agua;
2) Las dimensiones de instalación en la tabla son las dimensiones estándar de la empresa Jingshui, que se proporcionan como referencia para ingenieros y usuarios de drenaje durante el diseño y la construcción; También puede diseñarse y fabricarse según los requisitos del proyecto;
3) El equipo prefabricado requiere tratamiento impermeable para la ciment y el tanque de recogida de agua. El depósito de recogida de agua debe reservarse en un lado de la salida del equipo, con dimensiones básicas de L: A: H: 400:400; 4) La base de la base del equipo está perforada en posición y fijada con pernos de expansión M12 * 100.

Diagrama esquemático de la instalación externa con doble bomba

Plano de elevación / Vista lateral / Plano

Principales parámetros técnicos del equipo

Tabla de Apariencia y Dimensiones de Instalación del Equipo

Observaciones
1) Los dispositivos integrados pueden colocarse en fosas reservadas para equipos o instalarse en bases prefabricadas en el suelo. El tamaño del pozo de equipos o base prefabricada varía según el volumen del depósito de agua;
2) Las dimensiones de instalación en la tabla son las dimensiones estándar de la empresa Jingshui, que se proporcionan como referencia para ingenieros y usuarios de drenaje durante el diseño y la construcción; También puede diseñarse y fabricarse según los requisitos del proyecto;
3) El equipo prefabricado requiere tratamiento impermeable para la ciment y el tanque de recogida de agua. El depósito de recogida de agua debe reservarse en un lado de la salida del equipo, con dimensiones básicas de L: A: H: 400:400; 4) La base de la base del equipo está perforada en posición y fijada con pernos de expansión M12 * 100.
